皮帶式主軸
特性
- 標準主軸轉速 8000 rpm
- 選購主軸轉速 12000 rpm
- 剛性攻牙 3000 rpm
- 主軸鼻端錐度 BT40
- 三軸位移速度 X, Y, Z: 36 / 36 / 36 m/min
- 密閉式熱源分離電器箱
- 高速機械式換刀系統 T-T: M 2.2 sec
F 3.2 sec

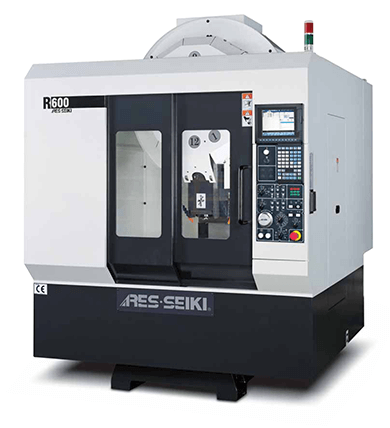

產品介紹
產品介紹
以最簡單的結構生產高品質的產品、適合大量生產的加工、佔地空間小、操作容易、高穩定性。
-b.jpg)
機器規格表
| 單位 | R-600 | ||
|---|---|---|---|
| 工作台尺寸 | mm | 700x 410 | |
| 工作台最大荷重 | kg | 250 | |
| X軸行程 | mm | 600 | |
| Y軸行程 | mm | 400 | |
| Z軸行程 | mm | 400 | |
| 主軸鼻端至工作台 | mm | 120 ~ 520 | |
| 主軸錐孔規格 | BT40 | ||
| 拉栓 | MAS403 P40T-1(45°) | ||
| 主軸馬力 | 三菱 | kw | 7.5 / 5.5 |
| 發那科 | kw | 7.5 / 5.5 | |
| X軸驅動馬達 | 三菱 | kw | 1.5 |
| 發那科 | kw | 1.6 | |
| Y軸驅動馬達 | 三菱 | kw | 1.5 |
| 發那科 | kw | 1.6 | |
| Z軸驅動馬達 | 三菱 | kw | 3.0 |
| 發那科 | kw | 3.0 | |
| 主軸轉速 | rpm | 8000 | |
| 三軸位移速度 | m/min | 36 / 36 / 36 | |
| 刀具數量 | no. | 12 | |
| 最大刀具重量 | kg | 3 | |
| 最大刀具長度 | mm | 250 | |
| 換刀時間(鄰近刀) | sec | M2.2 / F3.2 (T-T) | |
| 淨重 | mm | 1700 x 2750 x 2750 | |
| 佔地面積 | kg | 3550 | |
- 換刀時間在三菱控制器電源60Hz測試條件，如有標準規格之外特殊需求請洽本公司營業人員。
- 本公司保留針對規格設計的權利，如有變更恕不另通知。實際規格，以訂單內容為依據。
